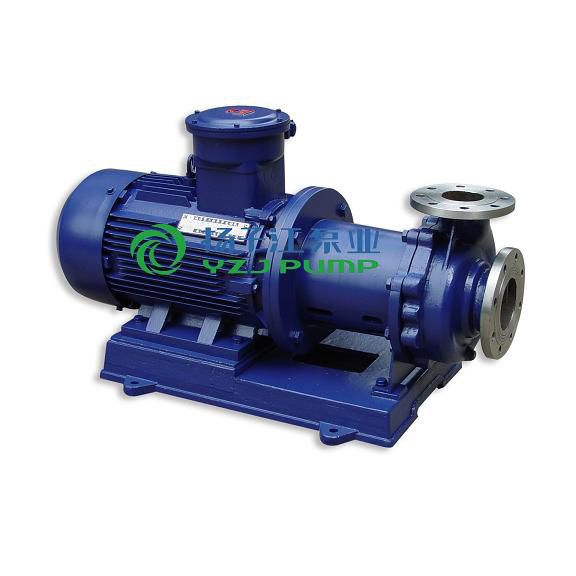

CQB型不銹鋼耐腐蝕泵

適用于輸送大系統壓力1.6MPa，溫度不超過100攝氏度，密度不大于1840kg/m3.粘度不大于30x10-6m2/S 的不含硬顆粒和纖維的液體。系統工作壓力若大于1.6MPa,則可進行特殊設計，高系統工作壓力可達15MPA。流量 3.2～100m3/h揚程8～80m，轉速2900r/min

說明書下載不銹鋼耐腐蝕泵實物圖標牌合格證產品視頻

下一個：沒有了上一個：[CDLF型立式不銹鋼多級離心泵]

CQB型不銹鋼耐腐蝕泵產品概述

磁力離心泵（簡稱磁力泵），通常由電動機，磁力偶合器和耐腐蝕離心泵組成。其主要特點是利用磁力偶合器傳遞動力、完全無泄漏，當電動機帶動磁力偶合器的外磁鋼旋轉時，磁力線穿過間隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭拒。在泵軸的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封因而安全無泄漏。泵的過流部件根據需要可分別采用304、304L、302、321、316、316L、UB6、CD4MCu、鈦合金、鎳基合金等耐腐材料。CQB系列磁力泵是磁力泵全國聯合設計組開發的新型完全無泄漏耐腐泵，其技術經濟指標與國外同類產品八十年代末的水平相當。CQB系列磁力泵型式及基本參數符合TB/T7742-95《小型磁力傳動離心泵》標準要求。

CQB型不銹鋼耐腐蝕泵產品特點

CQB型不銹鋼耐腐蝕泵產品用途

CQB系列磁力泵適用于石油、化工、制藥、冶煉、電鍍、環保、食品、影視洗印、水處理、國防等行業，是輸送易燃、易爆、揮發、有毒、稀有貴重液和各種耐腐蝕性液體的理想設備。

CQB型不銹鋼耐腐蝕泵性能參數

型號 CQB	流量 Q (m3/h)	揚程 H (m)	汽蝕余量(MPSH)r (m)	轉速 n (r/min)	軸功率(KW)	效率(%)	配帶電機功率KW
							介質密度g/cm3
							＜1	＜1.3	＜1.84
32-20-125	1.9	20	5	2900	0.49	23	Y801-2YB0.75	Y802-2YB1.1	Y90S-2YB1.5
	3.2	20			0.58	30
	3.8	18.5			0.62	31
32-20-160	1.9	34	3.5	2900	0.84	21	Y802-2YB1.1	Y90S-2YB1.5	Y90L-2YB2.2
	3.2	32			0.99	28
	3.8	29			1.03	29
40-25-105	3.8	13	6	2900	0.42	32	Y801-2 YB0.75	Y802-2YB1.1	Y90S-2YB1.5
	6.3	12.5			0.55	39
	7.5	11			0.56	40
40-25-125	3.8	22	5	2900	0.81	28	Y802-2YB1.1	Y90L-2YB2.2	Y100L-2YB3.0
	6.3	20			0.98	35
	7.5	18.5			1.05	36
40-25-160	3.8	34	3.5	2900	1.41	25	Y90L-2YB2.2	Y100L-2YB3.0	Y112M-2YB4.0
	6.3	32			1.72	32
	7.5	29			1.79	33
40-25-200	3.8	52.5	3.5	2900	3.02	18	Y112M-2YB4.0	Y132S1-2YB1.1	Y132S2-2YB7.5
	6.3	50			3.43	25
	7.5	48			3.77	26
50-40-85	7.5	9	3.5	2900	0.46	40	Y801-2YB0.75	Y802-2YB1.1	Y90S-2YB1.5
	12.5	8	3.5		0.56	49
	15	7.5	4		0.61	50
50-32-105	7.5	13	3.5	2900	0.76	35	Y802-2YB1.1	Y90S-2YB1.5	Y90L-2YB2.2
	12.5	12.5	3.5		0.91	47
	15	11	4		0.94	48
50-32-125	7.5	22	3.5	2900	1.49	30	Y90L-2YB2.2	Y100L-2YB3.0	Y112M-2YB4.0
	12.5	20	3.5		1.62	42
	15	18.5	4		1.63	43
50-32-160	7.5	34	3.5	2900	2.48	28	Y100L-2YB3.0	Y112M-2YB4.0	Y132S1-2YB5.5
	12.5	32	3.5		2.79	39
	15	29	4		2.96	40
50-32-200	7.5	52.5	3.5	2900	5.1	21	Y132S2-2YB7.5	Y132S2-2YB7.5	Y160M1-2YB11
	12.5	50	3.5		5.49	31
	15	48	4		6.13	32
50-32-250	7.5	82	3.5	2900	9.57	17.5	Y160M2-2YB15	Y160L-2YB18.5	Y180M-2YB22
	12.5	80	3.5		10.89	25
	15	78.5	4		13.32	26
65-50-125	15	22	3.5	2900	2.25	40	Y100L-2YB3.0	Y112M-2YB4.0	Y132S1-2YB5.5
	25	20	3.5		2.67	51
	30	18.5	4		2.91	52
65-50-160	15	34	3.5	2900	4.34	32	Y132S1-2YB5.5	Y132S2-2YB7.5	Y160M1-2YB11
	25	32	3.5		5.07	43
	30	29.5	4		5.48	44
65-40-200	15	53	3.5	2900	8.66	25	Y160M1-2YB11	Y160M2-2YB15	Y160L-2YB18.5
	25	50	3.5		9.2	37
	30	47	4		10.1	38
65-40-250	15	82	3.5	2900	13.4	25	Y160L-2YB18.5	Y180M-2YB22	Y200L1-2YB30
	25	80	3.5		14.72	37
	30	78.5	4		16.88	38
80-65-125	30	22.5	4	2900	4.48	41	Y132S1-2YB5.5	Y132S2-2YB7.5	Y160M1-2YB11
	50	20	4		5.24	52
	60	18	4.5		5.55	53
80-65-160	30	34	4	2900	7.72	36	Y160M1-2YB11	Y160M2-2YB15	Y160L-2YB18.5
	50	32	4		9.08	48
	60	29	4.5		9.67	49
80-50-200	30	53	4	2900	12.03	36	Y160L-2YB18.5	Y180M-2YB22	Y200L1-2YB30
	50	50	4		14.8	46
	60	47	4.5		16.34	47
80-50-250	30	84	4	2900	19.06	36	Y200L1-2YB30	Y200L2-2YB37	Y225M-2YB45
	50	80	4		23.68	46
	60	75	4.5		26.07	47
100-80-125	60	23	4	2900	8.35	45	Y160M1-2YB11	Y160M2-2YB15	Y160L-2YB18.5
	100	20	4		9.73	56
	120	16.5	4.5		9.46	57
100-80-160	60	35	4	2900	12.43	46	Y160L-2YB18.5	Y180M-2YB22	Y200L1-2YB30
	100	32	4		15.85	55
	120	28	4.5		16.34	56
100-65-200	60	54	4	2900	21.01	42	Y200L1-2YB30	Y200L2-2YB37	Y225M-2YB45
	100	50	4		25.69	53
	120	47	4.5		28.44	56
100-65-250	60	86	4	2900	37.98	37	Y225M-2YB45	Y250M-2YB55	Y280S-2YB75
	100	80	4		45.39	48
	120	74.5	4.5		49.69	49
