CWB型磁力旋渦泵

1、高揚程.小流量.比轉數一般小于40

2、結構簡單.體積小.重量輕　　

3、具有自潤滑回路.減小葉輪CWB型磁力驅動旋渦泵徑向力

4、采用懸臂葉片.減小葉輪徑向力　　

5、隨輸送介質介質黏度增加,泵的效率急劇下降,因而介質度因不大于5×10 -6 M 3 /S。

說明書下載漩渦泵系列實物圖標牌合格證產品視頻

下一個[LWB型雜質污水渦流泵]上一個：[W型雙級漩渦泵]

產品概述

　　CWB型磁力驅動旋渦泵（簡稱磁力旋渦泵）是將永磁聯軸器的工作原理應用于離心泵的新產品，設計合理、工藝先進、具有全密封、無泄漏、低流量、高揚程、耐腐蝕的特點，其性能達到國外同類產品的先進水平。
　　磁力泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的工程塑料、剛玉陶瓷，不銹鋼等作為制造材料，因此它具有良好的抗腐蝕性能，并可以使被輸送介質免受污染。

型號意義

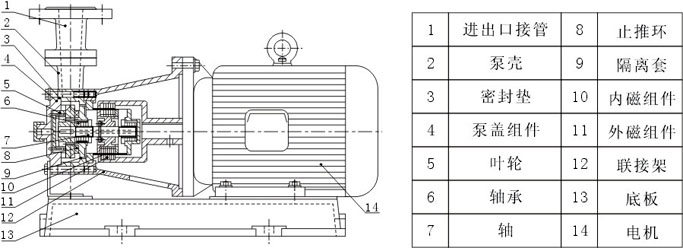

產品結構及特點

磁力泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便。可廣泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構。國防工業等單位抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是易漏、易燃、易爆液體的抽送，選用此泵則更為理想。

性能參數

型號	額定值			吸入口直徑（mm）	配用電機功率（KW）	泵體材質	轉速 n (r/min)
型號	流量 Q （m3/h）	揚程 H （m）	汽蝕余量（NPSH）r （m）	吸入口直徑（mm）	配用電機功率（KW）	泵體材質	轉速 n (r/min)
C15W-50	0.36	50	3.3	15	0.55	不銹鋼（1Cr18Ni9Ti)	2900
C20W-20	0.72	20	4.3	20	0.25
C20W-50	1	50	4.3	20	2.2
C20W-60	0.72	60	4.3	20	2.2
C25W-25	1.44	25	4.3	25	0.55
C25W-50	2	50	4.8	25	2.2
C25W-60	1.44	60	4.8	25	2.2
C32W-50	2.88	50	4.8	32	3
C32W-75	2.88	75	5.3	32	3
C32W-120	2.88	120	6.3	32	4
C40W-150	5.4	150	6.8	40	7.5
C10WL-100	0.48	100	4.3	10	1.5
C10WL-110	0.24	110	4.3	10	1.5
C10WL-120	0.12	120	4.3	10	1.5

CWB型磁力驅動旋渦泵（簡稱磁力旋渦泵）是將永磁聯軸器的工作原理應用于旋渦泵的新產品，設計合理、工藝先進、具有全密封、無泄漏、低流量、高揚程、耐腐蝕的特點，其性能達到國外同類產品的先進水平。

CWB型磁力驅動旋渦泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴之弊病。

CWB型磁力驅動旋渦泵選用耐腐蝕、高強度的工程塑料、剛玉陶瓷，不銹鋼等作為制造材料，因此它具有良好的抗腐蝕性能，并可以使被輸送介質免受污染。

CWB型磁力驅動旋渦泵是一種葉片泵。主要由葉輪、泵體和泵蓋組成。葉輪是一個圓盤，圓周上的葉片呈放射狀均勻排列。泵體和葉輪間形成環形流道，吸入口和排出口均在葉輪的外圓周處。吸入口與排出口之間有隔板，由此將吸入口和排出口隔離開。我們將泵內的液體分為兩部分：葉片間的液體和流道內的液體。當葉輪旋轉時，在離心力的作用下，葉輪內液體的圓周速度大于流道內液體的圓周速度，形成“環形流動”。又由于自吸入口至排出口液體跟著葉輪前進，這兩種運動的合成結果，就使液體產生與葉輪轉向相同的“縱向旋渦”。因而得到旋渦泵之名。

需要特別指出的是，液體質點在泵體流道內的圓周速度小于葉輪的圓周速度。在縱向旋渦過程中，液體質點多次進入葉輪葉片間，通過葉輪葉片把能量傳遞給流道內的液體質點。液體質點每經過一次葉片，就獲得一次能量。這也是相同葉輪外徑情況下，旋渦泵比其它葉片泵揚程高的原因。并不是所有液體質點都通過葉輪,隨著流量的增加，“環形流動”減弱。當流量為零時，“環形流動”強，揚程高。由于流道內液體是通過液體撞擊而傳遞能量。
