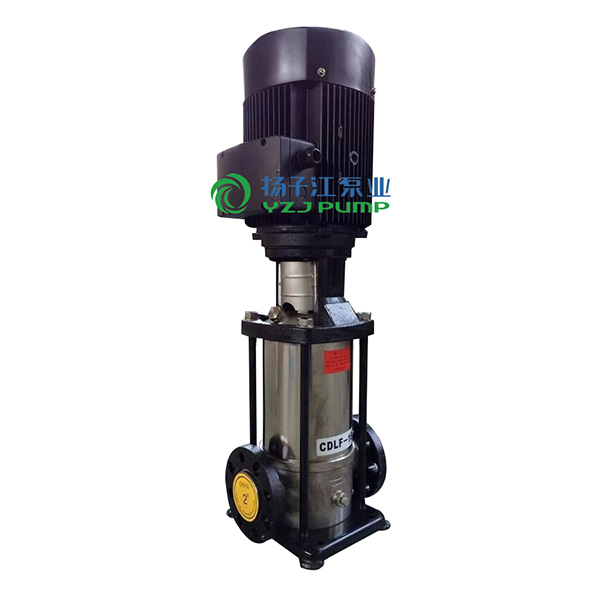

產品概述

GDLW（GDLF）系列不銹鋼多級離心泵，是本廠集汽車工業的冷拉擠壓技術與凸焊技術之工藝為一體，綜合現代化水泵行業之精髓，設計制造出具有高揚程、高效率、低噪音，耐輕度腐蝕及結構緊湊，占地小,重量輕，使用壽命長等特點的新型系列立式泵，該泵全系列分有8種規格，本泵參照執行JB/T6435.1-6435.2-92標準設計。

產品特點

該泵流量大可達80m3/h，出口壓力大可達2.4MPa，溫度-20℃-+150℃，而且維修簡單，中間腔體能被整體替換。啟動方便，通過旁路閥排氣，水力設計獨特，有多種連接方式，如橢圓形法蘭和DIN標準法蘭，及PJE和卡框連接和焊接等。

產品用途

供水系統：水廠的過濾和輸送，水廠分區供水，主管增壓、高層建筑增壓、賓館增壓

工業：工業用水增壓、流程水系統、清洗系統、高壓清洗系統、車輛清洗、消防系統

農業：農田灌溉、土地灌溉、園林噴溉、滴溉

石油化工業：原油輸送、機油、其他軟化水等

水處理：高壓過濾系統、發滲透系統、電解、除鹽系統、蒸餾系統、分離器、游泳池清洗、除鹽游泳池水

其他輸送：油和酒精、酸液、堿液、花生油、液壓油、橄欖油、含油的水

飲料食品業：飲料食品業、酒、飲料、菜子油、玉米油、蘋果油、檸檬酸等

型號意義

例如：40GDLW（GDF）6-8×10

40-進出口通徑（40mm）

GDLW（GDLF）-輕型多級泵

6-設計流量（m3/h）

8-設計單級揚程（8m）

10-級數（10級）

性能參數

序號	型號	進出口徑	流量(m3/h)	揚程 (m)	轉速(r/min)	效率 (%)	電機功率(KW)	汽蝕余量	重量 (kg)
1	25GDL2-12×3	25	2	36	30	2900	1.1	1.7	58
2	25GDL2-12×4			48			1.1		62
3	25GDL2-12×5			60			1.5		68
4	25GDL2-12×6			72			1.5		72
5	25GDL2-12×7			84			2.2		78
6	25GDL2-12×8			96			2.2		82
7	25GDL2-12×9			108			2.2		86
8	25GDL2-12×10			120			3.0		98
9	25GDL2-12×11			132			3.0		102
10	25GDL2-12×12			144			3.0		106
11	25GDL4-11×3	25	4	33	40	2900	1.1	1.7	58
12	25GDL4-11×4			44			1.5		65
13	25GDL4-11×5			55			2.2		72
14	25GDL4-11×6			66			2.2		76
15	25GDL4-11×7			77			3.0		86
16	25GDL4-11×8			88			3.0		90
17	25GDL4-11×9			99			3.0		94
18	25GDL4-11×10			110			4.0		110
19	25GDL4-11×11			121			4.0		114
20	25GDL4-11×12			132			4.0		118
21	25GDL4-11×13			143			4.0		122
22	40GDL6-12×3	40	6	36	52	2900	1.5	1.7	72
23	40GDL6-12×4			48			2.2		78
24	40GDL6-12×5			60			2.2		82
25	40GDL6-12×6			72			3.0		92
26	40GDL6-12×7			84			3.0		96
27	40GDL6-12×8			96			4.0		112
28	40GDL6-12×9			108			4.0		116
29	40GDL6-12×10			120			4.0		120
30	40GDL6-12×11			132			5.5		140
31	40GDL6-12×12			144			5.5		146
32	50GDL12-15×2	50	12	30	56	2900	2.2	1.8	113
33	50GDL12-15×3			45			3.0		129
34	50GDL12-15×4			60			4.0		149
35	50GDL12-15×5			75			5.5		181
36	50GDL12-15×6			90			5.5		190
37	50GDL12-15×7			105			7.5		204
38	50GDL12-15×8			120			7.5		212
39	50GDL12-15×9			135			11		265
40	50GDL12-15×10			150			11		273
41	50GDL18-15×2	50	18	30	62	2900	3.0	1.8	122
42	50GDL18-15×3			45			4.0		142
43	50GDL18-15×4			60			5.5		175
44	50GDL18-15×5			75			7.5		189
45	50GDL18-15×6			90			7.5		198
46	50GDL18-15×7			105			11		252
47	50GDL18-15×8			120			11		261
48	50GDL18-15×9			135			15		280
49	50GDL18-15×10			150			15		289
50	65GDL24-12×2	65	24	44	65	2900	3.0	3.0	131
