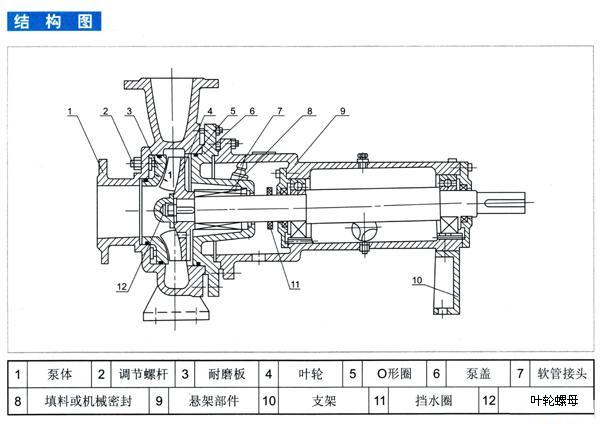

XWJ新型無堵塞紙漿泵（結構圖）
時間：2010/5/18 來源：浙江揚子江泵業有限公司
|
1. XWJ型紙漿泵為單級單吸懸臂式結構,主要山泵體、葉輪、泵蓋、耐磨板及懸架部件組成；
2. 從電機端看，電機為順時針方向旋轉，且泵為軸向吸入，徑向（中間）排出：
3. 泵為后開門結構，維修時可不必拆卸進出管路：
4. 泵軸由兩個高精度滾動軸承支承，采用稀油潤滑（20#機油）：
5. 軸封釆用機械密封或填料兩種型式：
6. 耐麿板與葉輪前側間隙可通過調節嫘桿進行調節，以保持葉輪連續運行的高效性：
7. 泵和電機由柱銷聯軸器直聯傳動。
 |
