PW、PWF型懸臂式離心污水泵（安裝尺寸）

時間：2010/5/11 來源：浙江揚子江泵業有限公司

一、裝配與拆卸

先檢查各另、部件有無存在影響裝配的缺陷，然后將其擦洗干凈后，方可進行裝配。

1、準備好紙墊、絲堵、管堵并分別將其裝到各相應部件上。

2、將密封環、軸封盒、油標和油孔蓋、毛氈囤分別裝入泵蓋、軸承體、軸承箱、軸承蓋上。

3、先將軸承裝入軸兩端，一起裝入軸承箱，然后裝上軸承壓蓋。

4、依次裝上軸承體、軸承(4PW無)油封圏及墊圈、葉輪、墊片和葉輪螺母并擰緊，然后裝上泵體和泵蓋。

拆卸與裝配須序相反。

二、安裝

1) 清除底座油戚及污垢，把底座放在地基上。

2) 用水平儀檢查底座水平，允許用鍥鐵找平。

3) 用水泥澆灌底座和地腳螺栓孔眼。

4) 水泥干涸后，檢查底座和地腳螺栓是否松動，合適后擰緊螺母，重新檢查水平。

5) 清理底座的支持平面及水泵和電機腳平面，然后把泵與電機裝上底座。

6) 檢查水平與電機中心是否一致，不一致可用薄鐵片調整使其同心（薄鐵片不得多于3片），聯軸器間應留有2-3mm間隙。

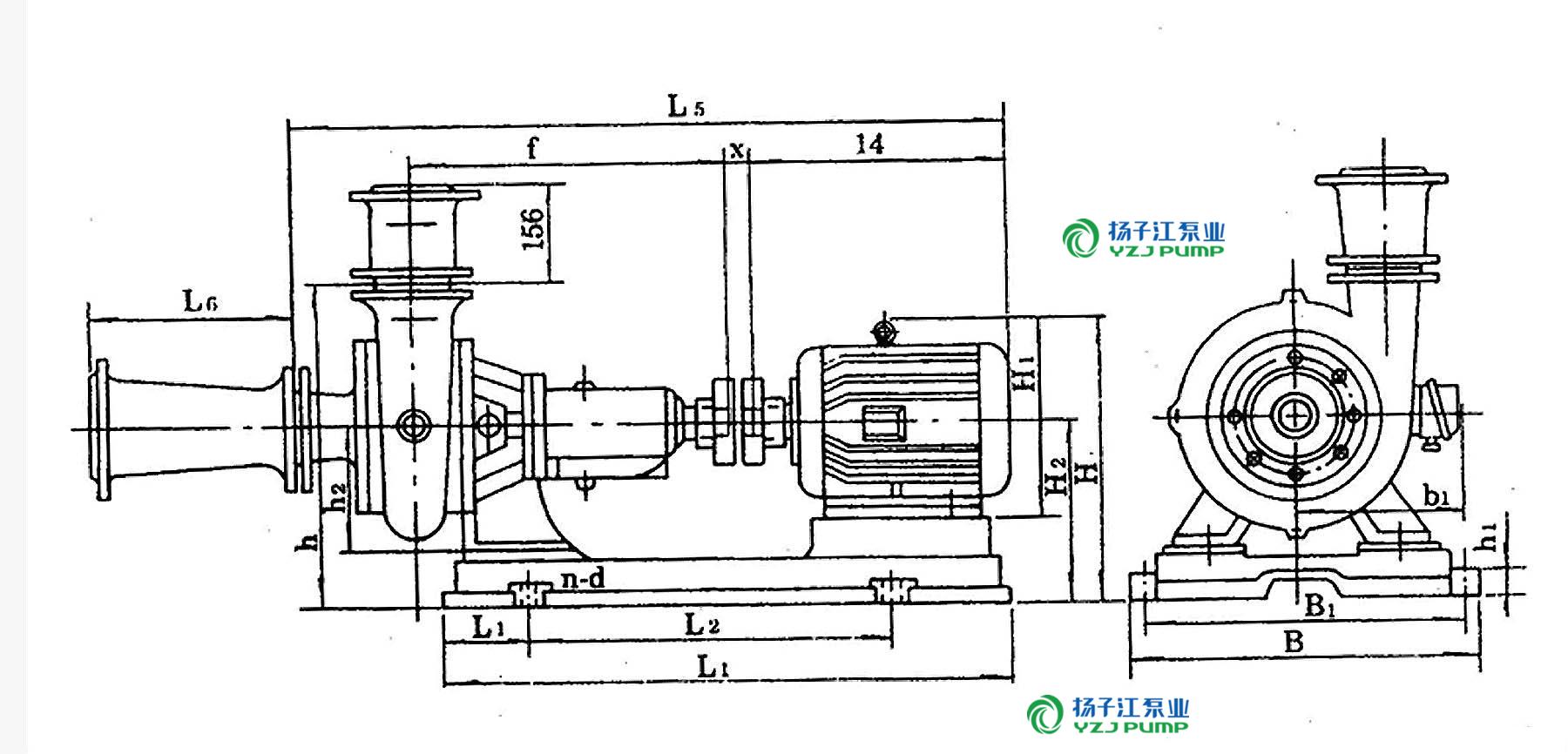

測量聯軸器外園上、下、左、右其差值不得超過0.1mm，兩聯軸器端面間咪在園周上大與小間隙差不得超過0.3mm,泵外形及安裝尺寸見圖4表5.

注意事項：

1) 泵進出口水管應設支承，不得以泵體作支承：

2) 出口水管路應裝設閘閥；

在泵吸入管路進口處應裝設一般性攔污柵、防止較大的石塊等物吸入泵內打壞葉片。
