WFB型不銹鋼無密封自控自吸泵結構圖
時間：2014/3/19 來源：浙江揚子江泵業有限公司

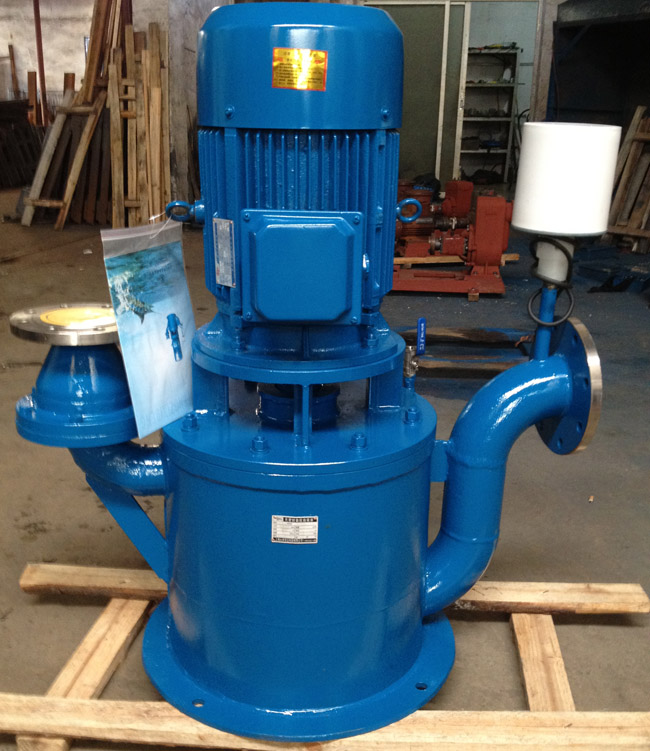

一、產品概述：
WFB系列無密封自控自吸泵, 是我公司在反復研究國內外同類產品后開發的產品。該產品具有耐溫、耐壓、耐磨，“一次引流，終身自吸”等多種功能與優點，應用中深受用戶好評。
二、使用場合：
在一定條件下替代長軸泵、液下泵、潛污泵等。在石油、電力、化工、鋼鐵、醫藥、焦化、電鍍、環保、消防、市政、凈水、國防軍工、紡織印染、采掘選礦、民用建筑等行業中廣泛應用。
三、性能范圍與使用條件：
轉速：2960r/min, 1480r/min
額定流量：2.5~1200m3/h
額定揚程：10m~125m
功率范圍：1.5kw-315kw
吸入排出口徑：20mm~350mm
自吸高度：3.5m~5.5m
介質溫度：≤100 ℃ 環境溫度：≤40 ℃
四、產品特點：
1、采用優化設計的“泵用連環式多面離心動力密封裝置”，革除了傳統水泵的填料密封、機械密封，徹底制服了“跑、冒、滴、漏”。
2、運行中密封裝置不摩擦，使用壽命較同類產品長10倍以上，可靠性高。
3、增加了停機密封裝置，更加適用于頻繁起動場合。
4、移植真空泵原理，自吸性能穩定可靠，特別是采用了“電動空氣控制閥”，真正實現了“一次引流，終身自吸”，并具有優越的自控功能，可與高度自動化系統配套使用，是機電儀高度一體化產品。
5、泵易于安裝，不需地腳螺栓固定，振動小，噪聲低，移動靈活，拆卸簡便。
6、可根據介質的不同，采用不銹鋼、鑄鋼、鑄鐵、增強聚丙烯等多種材質。
7、離心動力密封裝置采用優化設計,使其在滿足密封要求的條件下，能耗少，提高了整機效率。
8、優化設計的水力模型，提高了水力效率，降低了軸功率，具有很明顯的節能優勢。
9、特殊結構的導葉設計，增強了抽氣能力，自吸性能顯著提高。

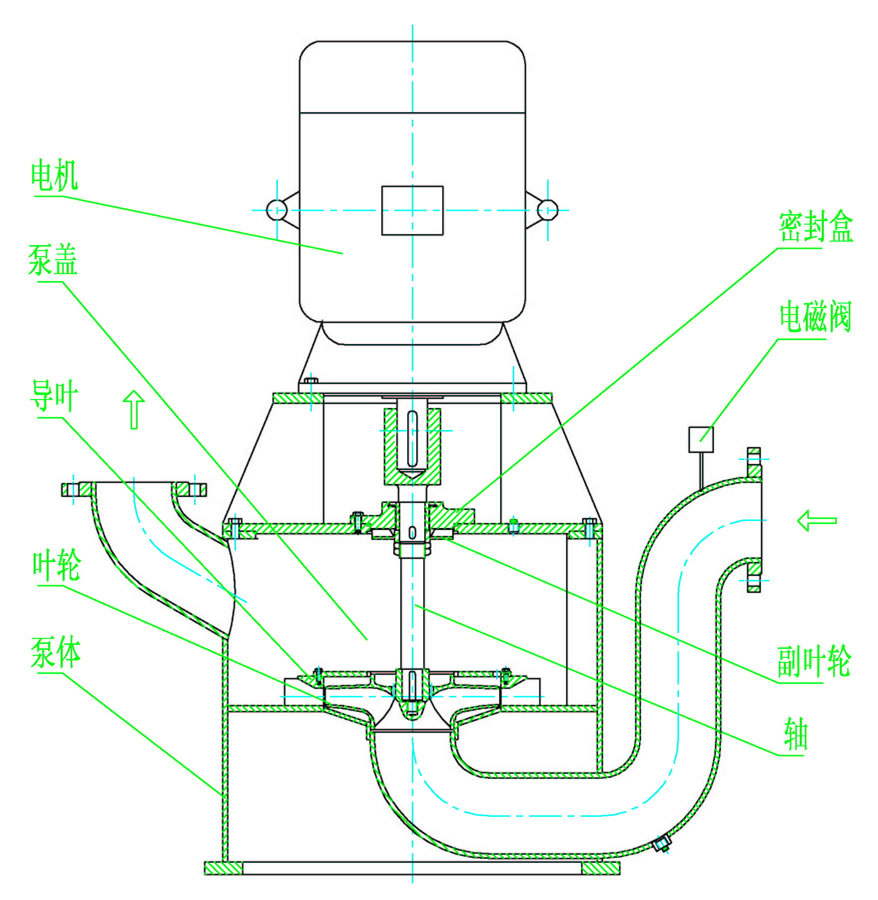

五、結構圖：
